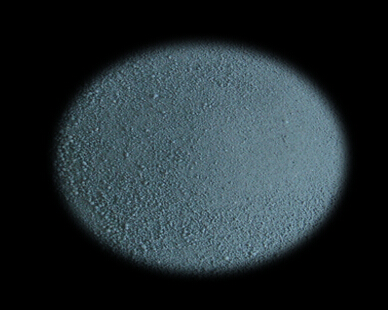

據勝凱冶金介紹：硅粉主要以二種形式供應，即原態微硅粉和增密硅粉。
1、原態微硅粉，即通過收塵器直接收集得到的產品，松散容積約為150－200kg／m3，原態硅粉一般采用袋裝運輸，由于密度很小，長途運輸效率較低，使用時多采用人工直接破袋將微硅粉倒人混凝土攪拌機，工作環境粉塵大，工作效率低。
2、增密微硅粉，為解決原態微硅粉不宜長途運輸及效率低的問題，開發出了提高微硅粉松散密實度的“微硅增密技術”。這種技術使原態微硅粉在壓縮空氣流的作用下，滾動聚集成小的顆粒團，從而將微硅粉的松散容積提高到500－700kg／m3，大大方便了使用，增密微硅粉小顆料團的顆粒凝聚力較弱，在混凝土攪拌機中的攪拌過程非常容易散開，因此微硅粉顆粒能在骨料投料后投入攪拌機，以保證增密微硅顆粒團散開和良好的分散。
3、微硅粉的質量標準
SiO2含量越高，微硅粉的性能越高，其他非SiO2雜質含量低。微硅粉含量＞85%，微硅粉的碳在混凝土中含吸附部分引氣劑，故，燒失量<=7％（控制碳和含水量）再次是微硅粉的細度要控制在45um，顆粒大的，篩分量在10％以下。
以前有的學者專家曾計算：以15％的微硅粉取代水泥，則在混凝土中水泥顆粒與微硅粉顆粒數量的比例為1：2000000，由此可知微硅粉是一種超細粉末物質，其之所以提高混凝土的強度，關鍵在于提高了水泥漿體與骨料之間的粘結強度，能降低淡水，防止水分在骨料下表面聚集，從而提高界面過渡區的密實度和減小界面過渡區的厚度。
微硅粉的粒徑比水泥顆粒要小100倍，填充于水泥顆粒的空隙之間，其效果如同水泥顆料填充在骨料之間一樣，增加混凝土的密實度。然而微硅粉在這些作用的前提條件之一，是良好的分散于混凝土中。
更多詳情了解咨詢微硅粉廠家：http://m.hy-haikou.com
